ROG STRIX LC 360 RGB接线方法

2022-11-27 14:16:52 张航洁 32

ROG STRIX LC 360 RGB接线方法

华硕新成员一体式水冷ROG STRIX LC飞龙散热器闪亮登场,不仅为主流水冷市场增添了新的活力。此后我们又推出了升级版飞龙一体式CPU水冷散热器,风扇增加了RGB灯效,为热爱装机的玩家们提供了更多样的选择,ROG STRIX LC 飞龙RGB一体式CPU水冷散热器冷头采用微通道技术,散热效率比普通产品提升30%,能精准的PWM控制,在系统执行轻负荷任务或待机状态时让泵和风扇低速运行,有效减少不必要噪音,带来更好静音效果以外,扇叶还支持AURA SYNC神光同步技术,相比之前上市的两款ROG一体式水冷散热器龙神和龙王,一体式水冷ROG STRIX LC飞龙RGB系列不仅价位亲民,外观更加酷炫。

郑州迈联华硕专卖

ROG STRIX 飞龙RGB一体式CPU水冷散热器系列,分为120mm、240mm、360mm冷排三种规格。搭载ROG独家设计的12cm RGB冷排风扇,提供优化气流与静压力,38厘米长度的套管橡胶管,适用于多种机箱尺寸。

为了更好的使用,下文将介绍ROG STRIX LC 360 RGB的线材接线方法:

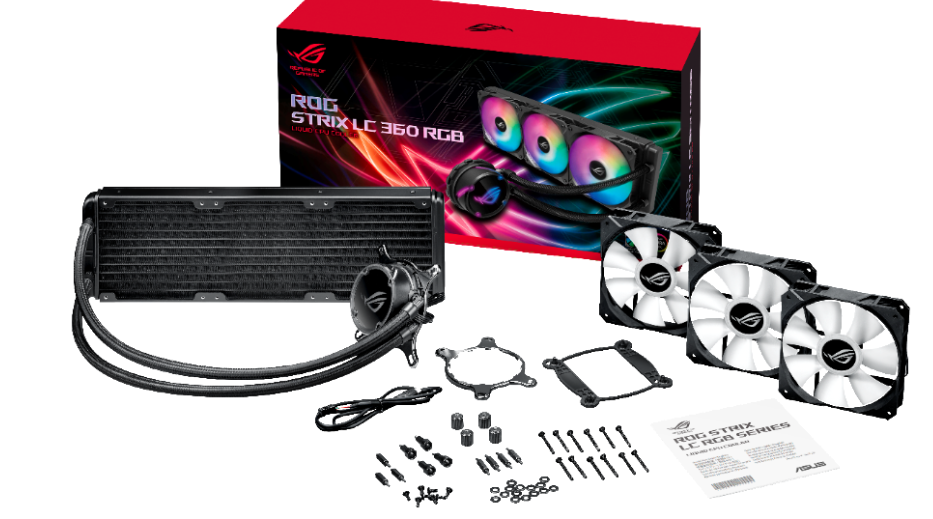

首先看下ROG STRIX LC 360 RGB的开箱附件图,接下来将做详细介绍:

郑州迈联华硕专卖

郑州迈联华硕专卖

ROG STRIX LC 360 RGB拥有一个长长的冷排,尺寸为394*121*27mm,如此巨大的冷排使其拥有最大的散热面积,可安装3把12cm风扇让热量迅速的排出机箱外面,达到强劲的散热效果,如下图所示:

郑州迈联华硕专卖



这款一体式水冷使用4pin PWM水泵,可提供精准的转速控制,最大转速2700RPM,使散热效能和静音效果更匹配。ROG STRIX LC飞龙一体式水冷配有38cm长的水冷橡胶套管,管质较软,让安装和布管更为简单,较长的水冷管可以适应各种各样的机箱,有更好的兼容性。ROG STRIX LC飞龙系列配备微流到的水泵设计,大幅度增加水冷液的接触面积,这项创新的设计可以有效降低热阻,提供更出色的散热效能。

郑州迈联华硕专卖



水泵的造型其实和RGB龙王的类似,扣具也是通用的,泵盖上的OLED屏幕变成了标志性的ROG LOGO,旁边还有独特的造型,这些位置里面都有导光材料,通电后会看到RGB灯光。

郑州迈联华硕专卖



灯光控制是由水泵侧面的Micro USB接口通过Micro USB线与主板USB2.0插槽相连,并使用华硕AURA SYNC软件来控制灯效,接口图和线材图如下所示:

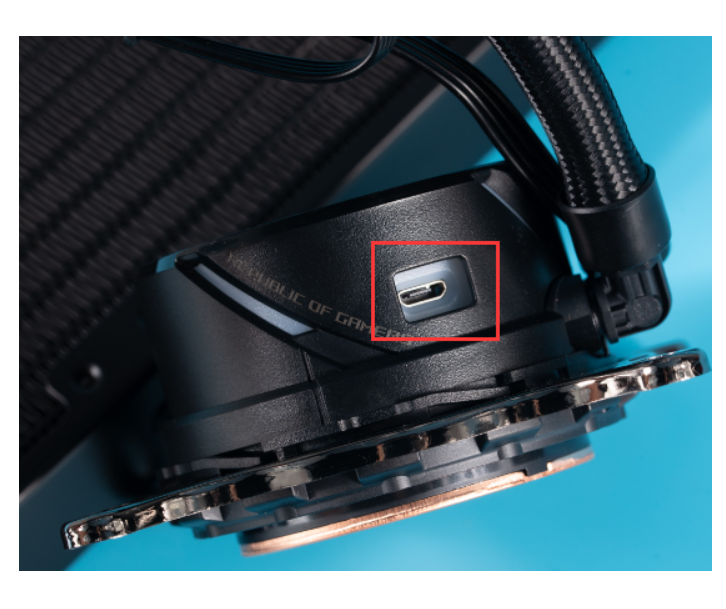

Micro USB接口图:

郑州迈联华硕专卖

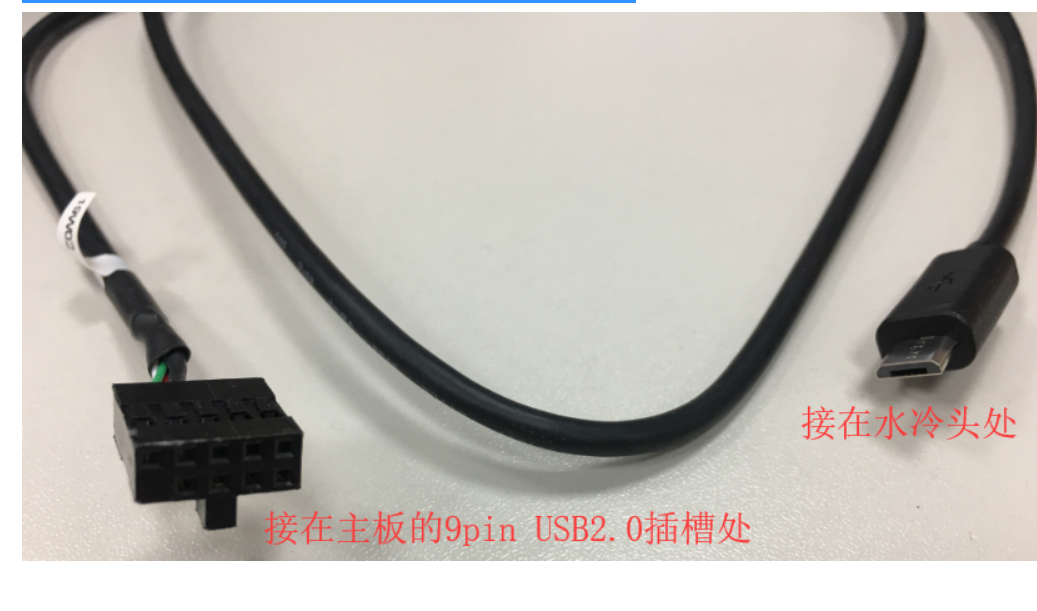

Micro USB连接线图片如下所示:

一端接在水冷头处,另外一端接在主板的9pin USB2.0插槽处。

郑州迈联华硕专卖

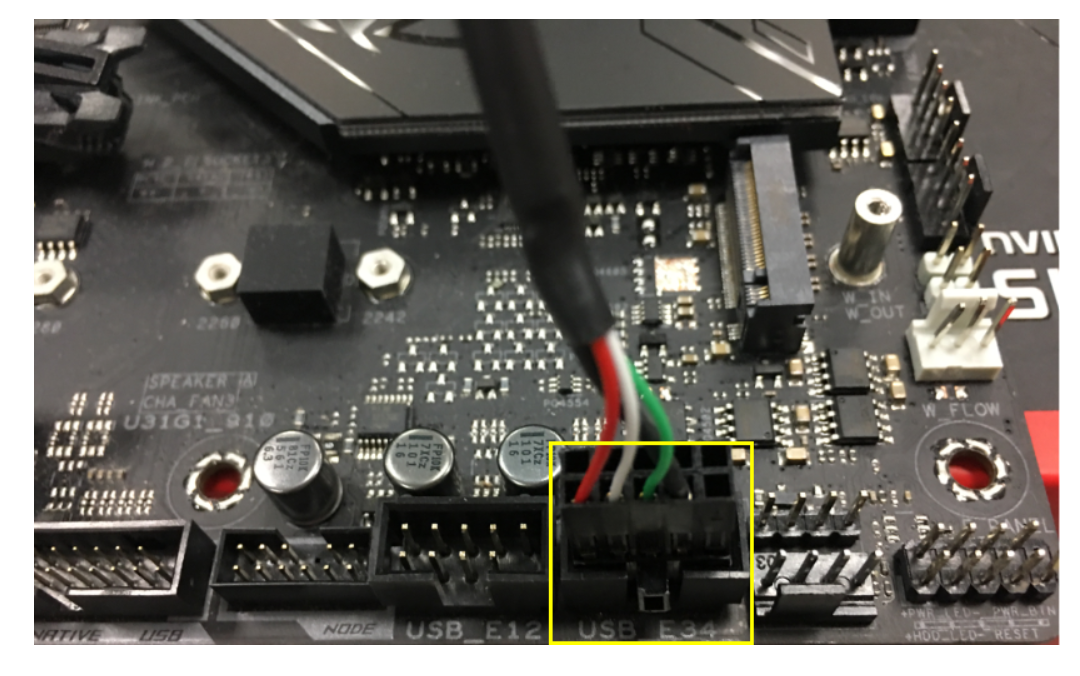

Micro USB2.0前置接口连接到主板的9 Pin USB2.0插槽以后的效果图如下图所示:

郑州迈联华硕专卖

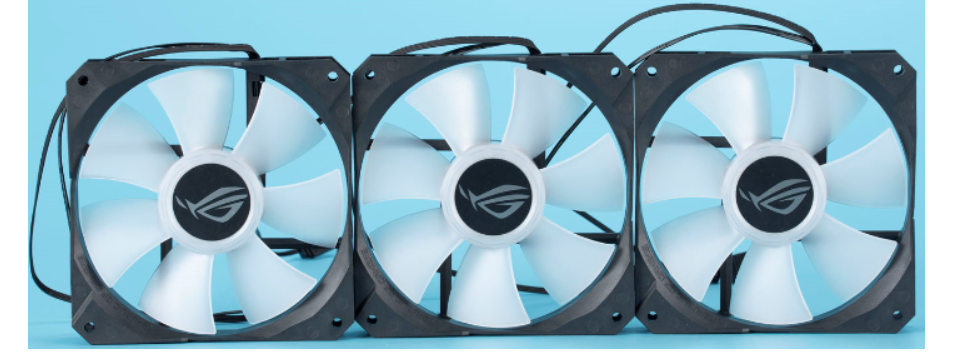

ROG STRIX LC 360 RGB配送三把华硕ROG龙王RGB冷排风扇。每个都采用4引脚PWM输入,转速在800到2500RPM之间,静压5.0mm H2O,风量80.95CFM / 137.5m³h ,噪声输出水平为37.6 dB(A),风量和风压都比其他一体式水冷配套风扇要高一些,使水冷的散热效能更有保障,

郑州迈联华硕专卖

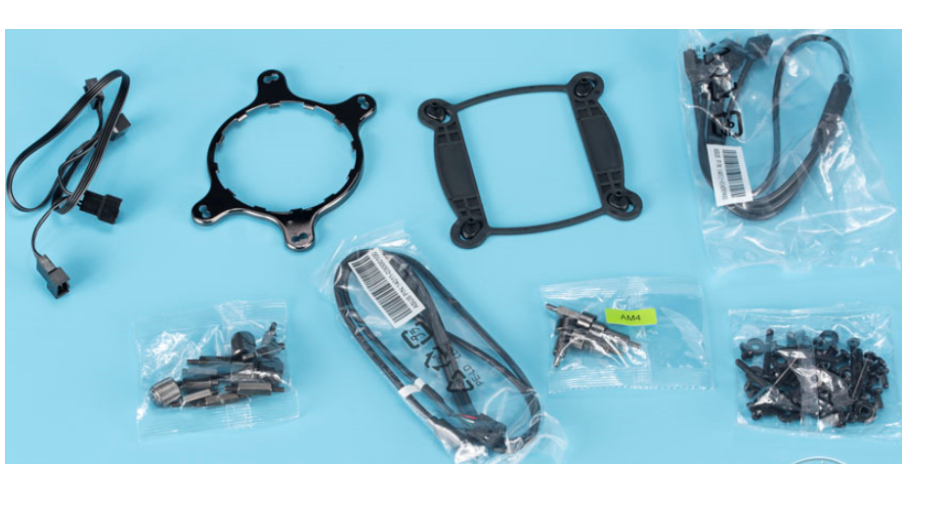

下图附件从左到右、从上往下方向分别为:3合1风扇连接线、intel CPU支撑架、intel CPU底部固定支架、4合1 RGB连接线、intel CPU支架固定螺丝、Micro USB连接线、AMD CPU支架固定螺丝、风扇固定螺丝。

郑州迈联华硕专卖

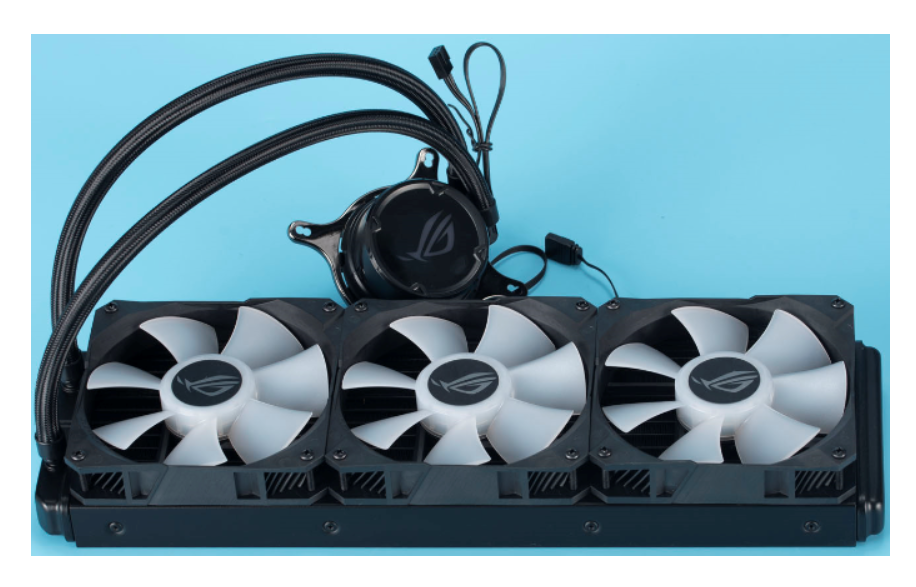

冷排风扇风扇组装好以后的图片如下:

将有LOGO的一面向外,固定再冷排上,除了水冷头上带的一个风扇接口外,每个风扇模组都带有一条风扇接口线和RGB线,因为主板上的风扇接口和RGB接针有限,故需借助多合一连接线合并。

郑州迈联华硕专卖

下图分别为ROG STRIX LC 360 RGB的3根RGB线和3根风扇接口线:

郑州迈联华硕专卖

风扇连接线与三合一连接线的连接方法如下图所示:

下图三个接头与风扇接口之间没有顺序,可以任意连接,接完以后,将由单独的风扇接口连接到主板的CPU Fan处。

郑州迈联华硕专卖

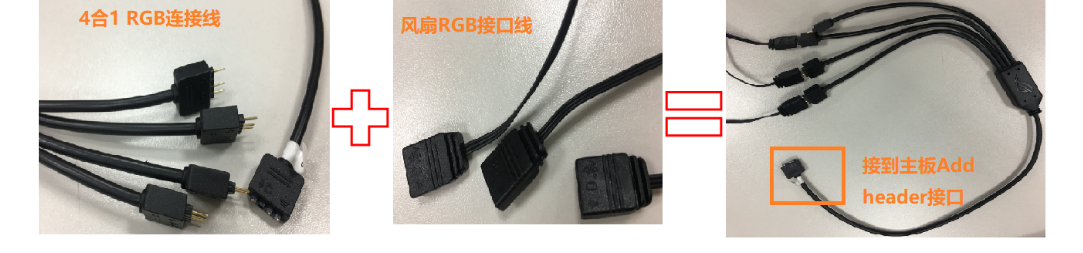

风扇RGB接口与4合1连接线连接方法如下:

4合1连接线与风扇RGB连接使用,只需用到3个接口即可,RGB连接线与风扇RGB接口线没有连接顺序,可以任意连接,连接完以后,由4合1的另外一端接到主板的Add Header上面,

为ROG STRIX LC 360 RGB实现风扇也有Arua sync灯效提供必要条件。

郑州迈联华硕专卖

请注意:RGB接口线与4合1连接线连接时,连接线“箭头方向”标志要对着RGB接口的“+5V”标识进行连接,切记!

郑州迈联华硕专卖

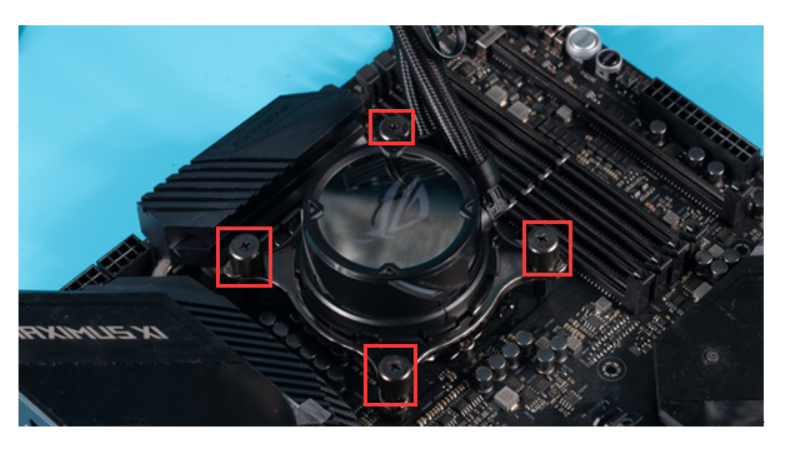

准备就绪后先将水冷头固定到主板上,如下图所示:

郑州迈联华硕专卖

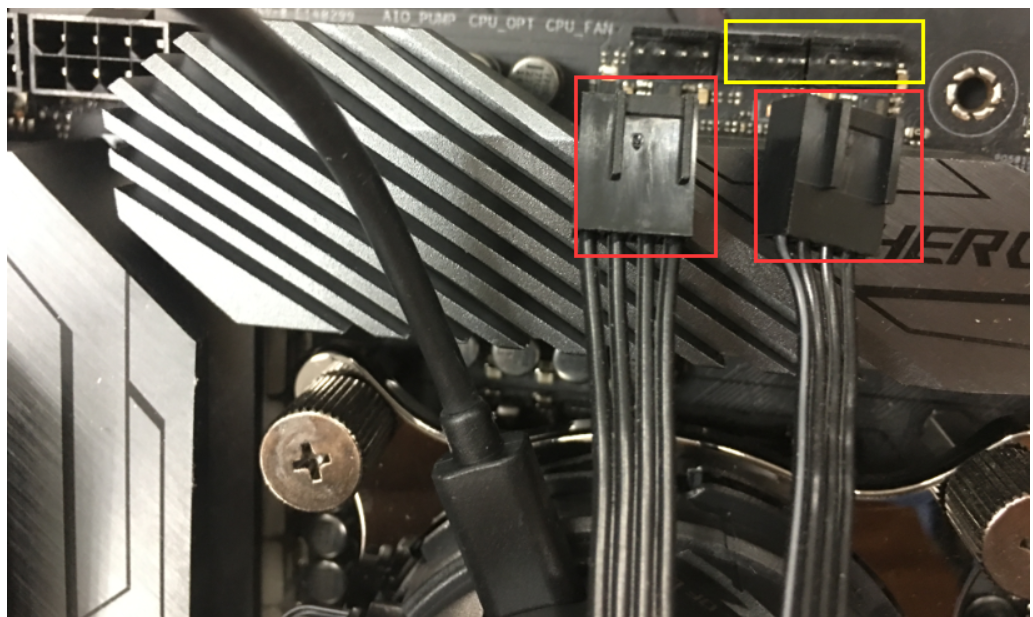

将水冷头风扇接头和冷排风扇接头组装到主板的CPU Fan接口上,注意卡槽方向正确接入,如下图所示:

郑州迈联华硕专卖

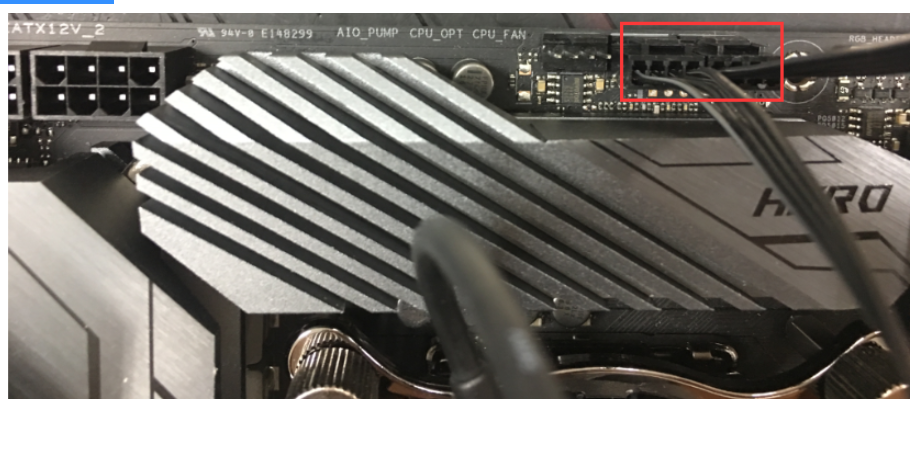

风扇线接头组装到主板上的效果图如下:

郑州迈联华硕专卖

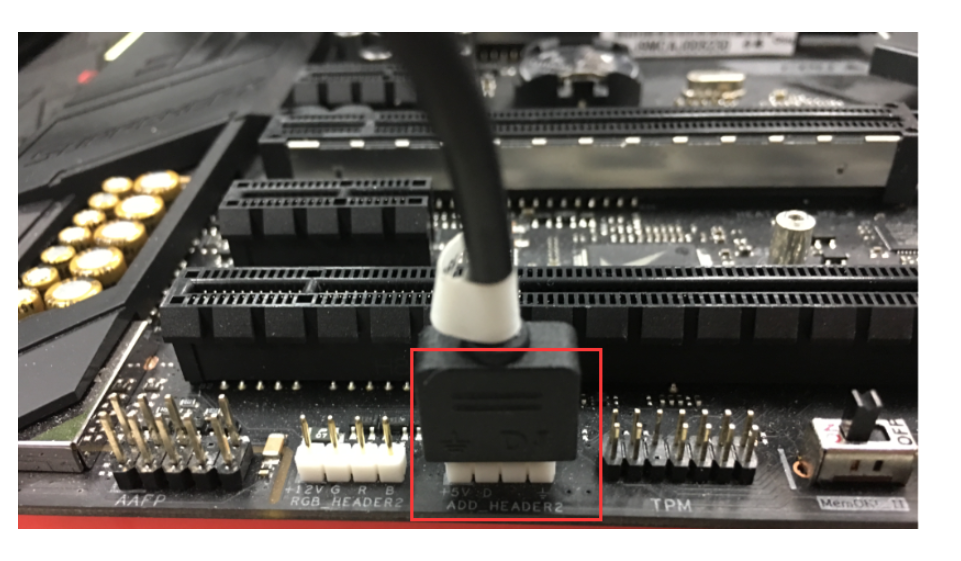

将上文介绍过的,RGB线连接到4合1连接线以后,4合1线的另外一端接到主板ADD HEADER上的效果图如下:

郑州迈联华硕专卖

综上所述,我们水冷所有的连接线就已经全部连接完毕,待主板上的其他部件已经安装完毕后,若此时按一下主板开关以后,水冷就开始工作了,ROG STRIX LC 360 RGB水冷一旦开始运作了以后,就会亮默认的彩虹循环模式效果灯,如下图所示:

郑州迈联华硕专卖
